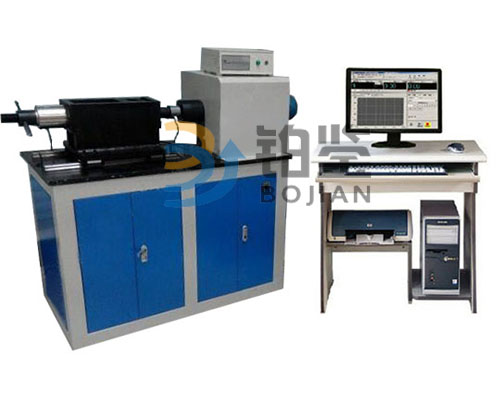

高強度螺栓扭矩系數檢測儀
時間:2020-06-30 16:23 點擊:次
高強度螺栓扭矩系數檢測儀可對大六角頭高強螺栓連接副(M16,M20,M22,M24,M27,M30)和扭剪型高強螺栓連接副(M16,M20,M22,M24)的軸力、扭矩、扭矩系數、進行檢測,顯示并打印。是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成。該機采用臥式結構,計算機軟件控制,全數字式數據采集控制系統,電機、扭矩減速器傳動,動態扭轉傳感器和軸向傳感器檢測扭矩和軸向力,具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
GB 50205-2001《鋼結構工程施工質量驗收規范》
GBT1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》
最大扭矩: 2000Nm
扭矩檢測范圍: 20-2000Nm
扭矩分辨率: 0.1Nm
扭矩測量示值誤差: 優于示值的±1%
試驗扭矩重復性相對示值誤差: 優于示值的±1%
軸力: 500KN
軸力檢測范圍: 10-500kN
軸力分辨率: 0.01KN
軸力測量示值誤差: 優于示值的±1%
試驗機軸力重復性: 優于示值的±1%
螺栓規格: M16,M20,M22,M24,M27,M30
螺栓長度: 60~280mm
夾頭間移動距離: 0-400mm,連續可調
兩夾具間同軸度精度: ≤Φ0.2mm
扭轉角分辨率: 0.1°
扭轉角測量示值誤差: 優于示值的±1%
扭轉角測量范圍: 0~100000°
扭轉速度: 3.6~360°/min 任意設定,無級調速
扭轉速度相對誤差: 設定值的±1.0%以內
扭轉方向: 正轉 反轉
平臺主軸中心高度: ≧100mm
控制方式與數據處理: 計算機專用測控系統
顯示方式: 計算機液晶顯示
