產(chǎn)品分類
Products
行業(yè)分類
Industry Classification
聯(lián)系我們
Contact us
醫(yī)用口罩防護服專用拉力試驗機
時間:2020-03-27 13:13 點擊:次
醫(yī)用口罩防護服專用拉力試驗機專業(yè)檢測醫(yī)用口罩、一次性口罩、呼吸防護呼吸器等各種口罩、呼吸器、防護服、醫(yī)用一次性防護服、普通防護服、橡膠手套、橡膠醫(yī)用手套、一次性橡膠手套、醫(yī)用外科手套等醫(yī)用材料進行拉力試驗。
YY 0469-2011 醫(yī)用外科口罩
YY/T 0969-2013 一次性使用醫(yī)用口罩
GB/T19083-2010 醫(yī)用防護口罩技術(shù)要求
GB/T 32610-2016 日常防護型口罩技術(shù)規(guī)范
GB/T 2626-2019 呼吸防護 自吸過濾式防顆粒物呼吸器
GB 19082-2009 醫(yī)用一次性防護服技術(shù)要求
GB 10213-2006 一次性使用醫(yī)用橡膠檢查手套
YY/T 0969-2013 一次性使用醫(yī)用口罩
GB/T19083-2010 醫(yī)用防護口罩技術(shù)要求
GB/T 32610-2016 日常防護型口罩技術(shù)規(guī)范
GB/T 2626-2019 呼吸防護 自吸過濾式防顆粒物呼吸器
GB 19082-2009 醫(yī)用一次性防護服技術(shù)要求
GB 10213-2006 一次性使用醫(yī)用橡膠檢查手套
一、口罩拉力試驗步驟：
1、呼吸防護 自吸過濾式防顆粒物呼吸器（數(shù)顯的沒法保持）
1）頭帶
呼吸器的每條頭帶、帶扣及其他調(diào)節(jié)部件承受下表規(guī)定的拉力時，不應出現(xiàn)滑脫或斷裂。
頭帶應承受的拉力
1、呼吸防護 自吸過濾式防顆粒物呼吸器（數(shù)顯的沒法保持）
1）頭帶
呼吸器的每條頭帶、帶扣及其他調(diào)節(jié)部件承受下表規(guī)定的拉力時，不應出現(xiàn)滑脫或斷裂。
頭帶應承受的拉力
|
面罩種類
|
隨棄式面罩
|
可更換式半面罩
|
全面罩
|
|
拉力
|
10N，持續(xù)10s
|
50N，持續(xù)10s
|
150N，持續(xù)10s
|
試驗方法：用夾具分別固定被測樣品的頭帶（非自由端）和面罩罩體（應合理接近相應頭帶扣連接部位）。啟動拉力試驗機，按照頭帶正常使用被拉伸的方向施加上表規(guī)定的拉力，記錄是否斷裂和滑脫現(xiàn)象。
應檢測被測樣品的每一頭帶連接部位，并記錄結(jié)果。
2）連接和連接部件
在規(guī)定檢測條件下，可更換式過濾元件與面罩之間，呼吸導管與過濾元件及面罩之間的所有連接和連接部件，在承受下表規(guī)定的軸向拉力時，不應出現(xiàn)滑脫、斷裂或變形。
連接和連接部件軸向應承受的拉力
應檢測被測樣品的每一頭帶連接部位，并記錄結(jié)果。
2）連接和連接部件
在規(guī)定檢測條件下，可更換式過濾元件與面罩之間，呼吸導管與過濾元件及面罩之間的所有連接和連接部件，在承受下表規(guī)定的軸向拉力時，不應出現(xiàn)滑脫、斷裂或變形。
連接和連接部件軸向應承受的拉力
|
面罩種類
|
可更換式半面罩
|
全面罩
|
|
拉力
|
50N，持續(xù)10s
|
250N，持續(xù)10s
|
試驗方法：用適當?shù)膴A具分別固定被測樣品的連接部件和面罩罩體（固定點應合理接近相應的連接部位）。啟動拉力試驗機，施加上表規(guī)定的拉力，記錄是否斷裂、滑脫和變形現(xiàn)象。
應分別檢測被測樣品的每一連接和連接部件，并記錄結(jié)果。
2、醫(yī)用防護口罩
口罩帶應有足夠強度固定口罩位置。每根口罩帶與口罩體連接點的斷裂強力應不小于10N。
3、日常防護性口罩
口罩帶應有足夠強度固定口罩位置。每根口罩帶與口罩體連接點的斷裂強力應不小于20N
試驗方法：
1） 抽取五個口罩樣品；
2） 按照國標GB/T13773.2規(guī)定執(zhí)行。拉伸速度100mm/min.測試鉤安裝在拉伸儀器上夾鉗，測試時口罩帶垂直懸掛在測試鉤上，口罩主體沿軸向夾在夾鉗中間，松式加持；

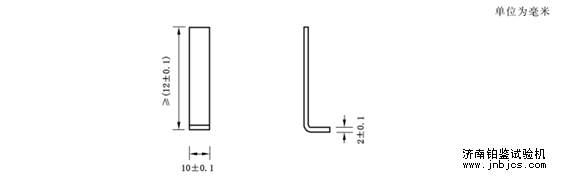

3） 測試鉤，鋼制材料制成，條形，寬度（10±0.1）mm，厚度（2±0.1）mm，一端彎曲成直角鉤狀，彎鉤部分長度至少（12±0.1）mm，鉤的邊緣應光滑。測試鉤應方便安裝在拉力試驗機的夾鉗中。見下圖
應分別檢測被測樣品的每一連接和連接部件，并記錄結(jié)果。
2、醫(yī)用防護口罩
口罩帶應有足夠強度固定口罩位置。每根口罩帶與口罩體連接點的斷裂強力應不小于10N。
3、日常防護性口罩
口罩帶應有足夠強度固定口罩位置。每根口罩帶與口罩體連接點的斷裂強力應不小于20N
試驗方法：
1） 抽取五個口罩樣品；
2） 按照國標GB/T13773.2規(guī)定執(zhí)行。拉伸速度100mm/min.測試鉤安裝在拉伸儀器上夾鉗，測試時口罩帶垂直懸掛在測試鉤上，口罩主體沿軸向夾在夾鉗中間，松式加持；
3） 測試鉤，鋼制材料制成，條形，寬度（10±0.1）mm，厚度（2±0.1）mm，一端彎曲成直角鉤狀，彎鉤部分長度至少（12±0.1）mm，鉤的邊緣應光滑。測試鉤應方便安裝在拉力試驗機的夾鉗中。見下圖
二、醫(yī)用防護服拉力試驗機試驗要求及步驟：
試樣要求：
1.斷裂強力防護服關(guān)鍵部位材料的斷裂強力應不小于 45N 。
2.斷裂伸長率防護服關(guān)鍵部位材料的斷裂伸長率應不小于15 %
試驗步驟：
設(shè)定隔距長度
1.對斷裂伸長率小于或等于 75 ％的織物，隔距長度為 20Omm士lmm ．對斷裂伸長率大于 75 ％的織物，隔距長度為 100mm士lmm 。

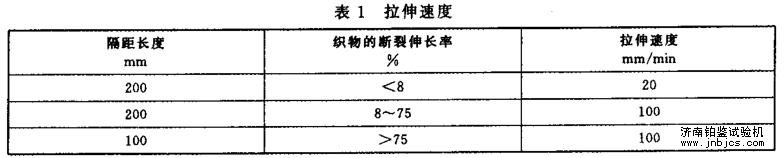

2.設(shè)定拉伸速度
根據(jù)織物的斷裂伸長或伸長率，按表設(shè)定拉伸速度。
3. 夾持試樣
在夾具中心位置夾持試樣，以保證拉力中心線通過俠鉗的中點。試樣可在預張力下夾持成松式夾持。當采用預張力夾持試樣時，產(chǎn)生的伸長率不大于 2 ％。如果不能保證，則采用松式夾持，即無張力夾持。
3.1采用頂張力夾持
a）根據(jù)試樣的單位面積質(zhì)量采用如下的預張力:
≤200g /m2 : 2N ；
> 200g/m2,≤500g/m2'; 5N;
> 500g/m2:10N ;
b）斷裂強力低于 2ON 時，按概率斷裂強力的（1+0.25）%確定預張力。
4. 松式夾持
計算斷裂伸長率所需的初始長度應為隔距長度與試樣達到預張力的伸長量之和，該伸長量可從強力一伸長曲線圖上對應于預張力處測得。
注：同一樣品的兩方向的試樣采用相同的隔距長度、拉伸速度和夾持狀態(tài)，以斷裂伸長率大的一方為準。
5.側(cè)定
開啟試驗儀，拉伸試樣至斷脫。記錄斷裂強力（單位:N )，斷裂伸長（單位：mm ）或斷裂伸長率（單位：% ）。如需要，記錄斷脫強力及斷脫裂伸長或斷脫伸長率。每個方向至少試驗五塊。
試樣要求：
1.斷裂強力防護服關(guān)鍵部位材料的斷裂強力應不小于 45N 。
2.斷裂伸長率防護服關(guān)鍵部位材料的斷裂伸長率應不小于15 %
試驗步驟：
設(shè)定隔距長度
1.對斷裂伸長率小于或等于 75 ％的織物，隔距長度為 20Omm士lmm ．對斷裂伸長率大于 75 ％的織物，隔距長度為 100mm士lmm 。
2.設(shè)定拉伸速度
根據(jù)織物的斷裂伸長或伸長率，按表設(shè)定拉伸速度。
3. 夾持試樣
在夾具中心位置夾持試樣，以保證拉力中心線通過俠鉗的中點。試樣可在預張力下夾持成松式夾持。當采用預張力夾持試樣時，產(chǎn)生的伸長率不大于 2 ％。如果不能保證，則采用松式夾持，即無張力夾持。
3.1采用頂張力夾持
a）根據(jù)試樣的單位面積質(zhì)量采用如下的預張力:
≤200g /m2 : 2N ；
> 200g/m2,≤500g/m2'; 5N;
> 500g/m2:10N ;
b）斷裂強力低于 2ON 時，按概率斷裂強力的（1+0.25）%確定預張力。
4. 松式夾持
計算斷裂伸長率所需的初始長度應為隔距長度與試樣達到預張力的伸長量之和，該伸長量可從強力一伸長曲線圖上對應于預張力處測得。
注：同一樣品的兩方向的試樣采用相同的隔距長度、拉伸速度和夾持狀態(tài)，以斷裂伸長率大的一方為準。
5.側(cè)定
開啟試驗儀，拉伸試樣至斷脫。記錄斷裂強力（單位:N )，斷裂伸長（單位：mm ）或斷裂伸長率（單位：% ）。如需要，記錄斷脫強力及斷脫裂伸長或斷脫伸長率。每個方向至少試驗五塊。
|
主要技術(shù)參數(shù)
|
BJDL-500N
|
|
測試范圍
|
1%-100%FS（5N-500N）
|
|
最大試驗力
|
500N
|
|
分辨力
|
0.01N
|
|
示值相對誤差
|
±1.0%
|
|
試驗空間
|
500mm
|
|
橫梁移動速度
|
1-500mm/min
|
|
位移測量行程
|
500mm（可增大量程）
|
|
位移分辨率
|
0.01mm
|
|
位移速度控制精度
|
±1.0%
|
|
試驗機級別
|
1級
|
|
液晶顯示內(nèi)容
|
試驗力、位移、峰值、運行狀態(tài)、運行速度等
|
|
主機重量
|
約120Kg
|
|
試驗機尺寸
|
約500×420×1480 mm
|
|
外觀
|
應符合GB/T2611要求
|
|
成套性
|
符合標準要求
|
|
保護功能
|
試驗機有過載保護功能
|
|
供電電源
|
AC 220V，50Hz
|
