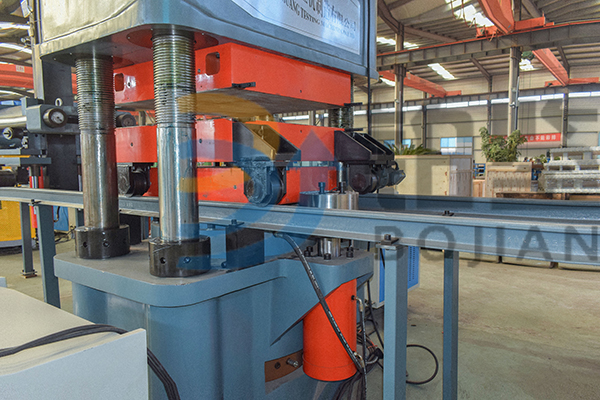

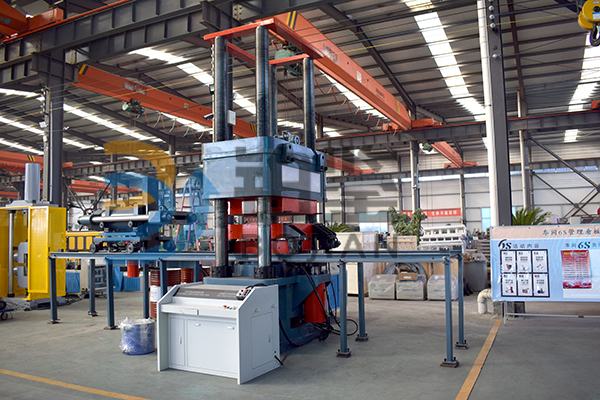

BJYJW-5000 微機控制伺服壓剪試驗機
時間:2020-04-15 14:27 點擊:次
BJYJW-5000微機控制伺服壓剪試驗機主要用于各種橋梁板式、球式、盆式橡膠支座進行抗壓、抗剪切力的復合條件下,檢測橡膠支座的軸向徑向抗壓、抗剪、轉角力學試驗,可進行橡膠支座的抗壓彈性模量、抗剪彈性模量,容許剪切角,摩擦系數和極限抗壓強度等力學性能試驗。
GB/T 17955-2009 《橋梁球型支座》
GB/T 20688.4-2007 《橡膠支座第四部分:普通橡膠支座》
JT/T 4-2004 《公路橋梁板式橡膠支座》
JT/T 391-2009 《公路橋梁盆式橡膠支座》
JB/T 11582-2013 《壓剪試驗機》
壓剪試驗機型號、規格kN
|
BJYJW-5000
|
最大負荷kN
|
5000
|
最大空間mm
|
800
|
上下壓板尺寸mm
|
820X820X150
|
立柱凈距X*Ymm
|
840X480
|
上壓板升降
|
垂直雙向油缸活塞桿
|
工作活塞最大行程mm
|
80mm
|
負荷精度
|
優于±1%(0.4%-100%F.S.)
|
位移精度
|
優于±1%(0.4%-100%F.S.)
|
位移分辨率
|
±1/300000
|
工作活塞推進速度mm/min
|
0-20
|

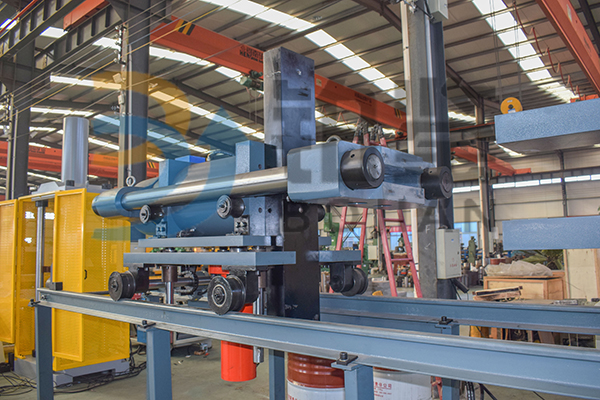

微機控制伺服壓剪試驗機抗剪彈性模量試驗機構部分
型號規格kN
|
BJYJW-5000
|
最大水平剪切力kN
|
1000
|
負荷精度
|
優于±1%(1%-100%F.S.)
|
工作活塞推進速度mm/min
|
0-60
|
工作活塞最大行程mm
|
150
|
位移精度
|
優于±1%FS
|
位移分辨率
|
±1/300000
|
微機控制伺服壓剪試驗機轉角試驗機構部分
型號規格kN
|
BJYJW-5000
|
最大轉角負荷kN
|
300
|
負荷精度
|
優于示值的±1%
|
工作活塞推進速度mm/min
|
0-60
|
工作活塞最大行程mm
|
150
|
位移精度
|
優于±1%FS
|
位移分辨率
|
±1/300000
|
